親水無(wú)紡布原理

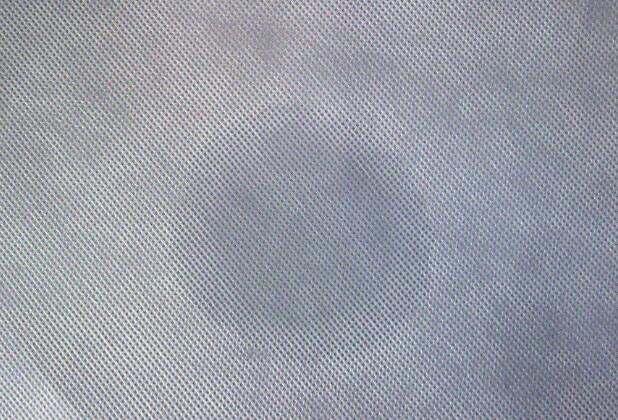

　　無(wú)紡布由于加工特性和產(chǎn)品成本等原因，長(cháng)期以來(lái)大部分使用合成纖維，而聚酯，聚丙烯為最多，少數情況下合成纖維，天然纖維混合，但造成差產(chǎn)品的親水性。

　　無(wú)紡布對醫用和衛生材料以及用于擦拭和擦拭的材料具有更高的親水性要求。在醫療和保健領(lǐng)域，消毒擦拭物，傷口敷料，止血條，緞帶，紗布球，軟膏布和吸收墊需要具有吸收血液和液體藥物的良好性質(zhì)。吸水性一次性材料，如嬰兒尿布，衛生巾，成人失禁墊，對親水性材料的要求較高。有一次性?xún)纫?，服裝襯布，鞋村布等服用材料也親水可以有一定的要求。

　　在家庭健康領(lǐng)域，給孩子指布，美指布和家具，管道，炊具清潔布等所有親水材料都可以有相應的要求。另外，許多工業(yè)布料如電池隔板要求都具有很高的電解液吸收能力，因此親水性也提出了一定的要求。

　　親水整理是用親水劑覆蓋纖維表面，形成親水膜，提高其親水性，而親水膜具有一定的導電性，可以提高材料的抗靜電性能。該方法簡(jiǎn)單易用，原理成熟。

　　吸水性測試

　　對醫療衛生用無(wú)紡布產(chǎn)品，一般都有吸水性或吸濕性要求，因此必須進(jìn)行吸水性試驗。而吸水性是這類(lèi)產(chǎn)品的一項重要指標。常用吸水時(shí)間或吸水量來(lái)測定產(chǎn)品吸水性的好壞。

　　(一)吸水時(shí)間的測定

　　ASTM標準中的吸水性測試方法如下：采用一只兩端開(kāi)口的圓柱形金屬網(wǎng)籃，高6.4am，直徑3.8cm，自重3g，用20號不銹鋼絲編成，網(wǎng)目尺寸約3cm×3cm。沿機器運行方向取樣5塊，樣品的寬度為76mm，長(cháng)度以其質(zhì)量達到(5ょ0.g為標準。在室溫下進(jìn)行測試，每個(gè)試樣沿長(cháng)度方向卷成直徑相同的一卷，然后放入金屬網(wǎng)籃中，兩端略微超出網(wǎng)籃。接著(zhù)將裝有試樣的網(wǎng)籃從25cm高度橫向墜入盛水的容器中，記錄整個(gè)式樣完全被潤濕所需要的時(shí)間，測試5次，求其平均值，即為吸水時(shí)間。

　　(二)吸水量的測定

　　(二)吸水量的測定

　　首先沿無(wú)紡布的45°斜向取規格為203mm×203mm的6塊試樣。如定重超過(guò)80g/m2者，可取3塊試樣。試樣裝置采用鍍鋅的金屬絲編成規格為230mm×230m，每目約為12.5m×12.5mm的金屬網(wǎng)，校正質(zhì)量至相同值，同時(shí)準備深盤(pán)若干只，每只盤(pán)深約80mm，規格約254mmx254m，淺盤(pán)若干只，大小以能容納金屬網(wǎng)為標準，校正質(zhì)量到相同。

　　測試時(shí)，在室溫下先將干試樣稱(chēng)重，精確到0.1g，接著(zhù)將試樣放在金屬網(wǎng)上，在深盤(pán)中裝入水，水深約65mm，把放有試樣的金屬網(wǎng)放入盤(pán)中，等試樣完全濕透，再在盤(pán)中浸1min，將金屬網(wǎng)和試樣從水中提出，水平地放置在木棒或金屬棒上讓其滴水10min后，立即將其移至淺盤(pán)中稱(chēng)重，所得重量減去淺盤(pán)、金屬網(wǎng)和干試樣的質(zhì)量，即得試樣的吸水量。吸水率按下式計算：

　　試樣的吸水率=域樣的吸水量/試樣干重x100%
